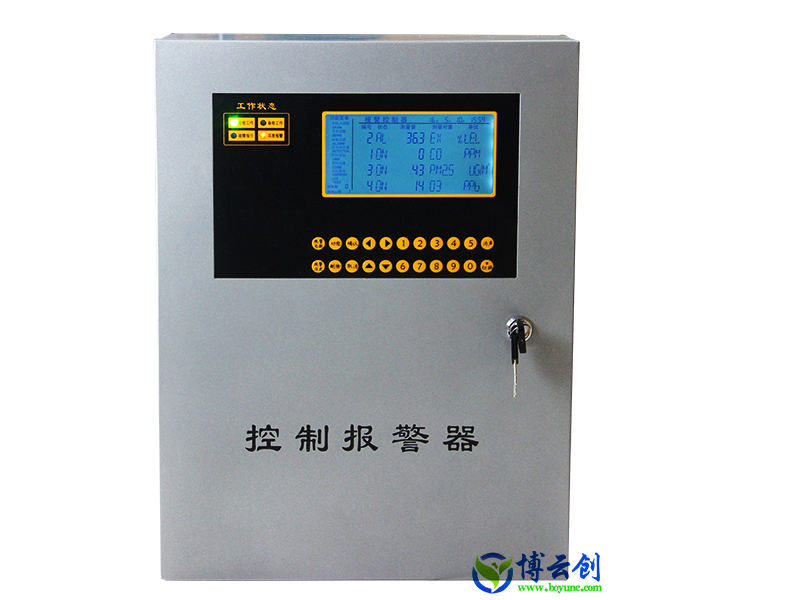

一、泄漏气体报警主机报警控制器概述
报警控制器是一种针对气体泄漏、好博集中报警控制器，电源由市电电网直接供电。本报警控制器接收标准的4-20MA信号。任何类型的气体探测器发出的4-20MA信号均可，同时可输出标准的4-20MA信号（选配功能）。可接入对象包括：气体、温湿度、大气压、光照、灰尘、噪音等，一台报警控制器可带96路气体探测器。气体报警控制器的安装方式为壁挂式，控制器上带有大屏幕液晶显示器，可用于及时显示系统各部分状态及有关报警点的信息，操作方便，使用简单。
二、泄漏气体报警主机报警控制器控制器主要参数
电源：AC220V
功耗：小于 15W
测量单位：%LEL、%VOL、PPM、PPB、ug/m3、mg/m3、db、Lux、℃、%RH
安装方式：壁挂式
报警设定：可自由设定
接收信号：4-20MA；RS485（标准Modbus协议）
报警方式：声光报警
报警存储：可存储8000多条报警记录
输出触点：1—96组无源�？�/常闭触点（24VDC/3A、AC220V/1A），输出触点可交互配置
公共输出触点：无源触点，AC220V/5A
温度：-20~70℃,湿度:20~95%RH
三、泄漏气体报警主机报警控制器控制器的工作原理、结构、尺寸及面板介绍
1 控制器的工作原理
报警控制器的CPU循环检测各路探测器的工作状态，当探测器监测到环境的气体浓度或者其他参数超过报警设定值时控制器发出声、光报警并根据设置输出联动控制信号。
系统信号采用标准的4-20mA信号，控制器有1-96组常开/常闭无源触点输出，触点容量为24VDC/3A、220VAC/1A。
2 控制器的结构本产品采用壁挂式结构，带有一挂墙结构件。先将挂墙结构件固定在墙上适当位置，连接好电源线、信号线、输出控制线，再将控制器挂在结构件上。
3 控制器的机箱尺寸
机箱尺寸：430*320*103mm（长*宽*高）。

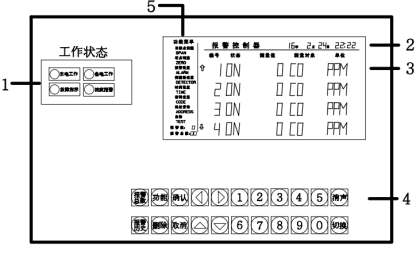

4 控制器面板介绍
(1)工作状态指示灯：分为主电工作、备电工作、故障指示、浓度报警。
主电工作灯：绿色，在控制器工作时常亮；
备电工作灯：绿色，在控制器使用备用电池供电时常亮；
故障指示灯：红色，在探测器出现故障时常亮；
浓度报警灯：红色，当监控环境的气体浓度超过报警设定值时红色指示灯闪亮并伴随有声音报警；
(2)时间日期显示
(3)动态显示区
动态显示监测数据及在功能操作时显示功能参数。
(4)按键
数字键：在功能设置中用于输入功能参数值；
方向键：在功能设置中进行移位操作，报警查询时进行翻屏操作；
“功能”键：按此键进入功能菜单选项；
“确认”键：在功能操作中确认进行某项功能设置；
“报警总数”键：在报警历史界面查看总报警数；
“取消”键：在功能操作中退出某项功能操作或退出功能操作；
“删除”键：在报警历史中，删除不想保留的报警记录；
“报警历史”键：查询报警记录；
“消声”键：消除当前报警声音；
“切换”：用于报警器设置时切换状态、单位、检测对象、小数点，以及报警记录查询中跳转至指定报警记录。
......更多菜单功能欢迎来电咨询
四、泄漏气体报警主机报警控制器维护与故障修理
1、日常维护：要经常检查气体报警控制器工作是否正常。
2、故障检修
故障现象 原因分析 处理措施
系统不工作 电源没接通、电路板连接线松脱或断开 检查电路板连接线是否连接好
3、检测元件的寿命、使用注意事项和防爆性能
检测元件的使用寿命在正常使用情况下为3年, 请注意以下情况：
* 探测器不要安装在有水蒸汽弥漫或长期有水淋的场地；
* 避免人为的经常高浓度可燃性气体的冲击；
* 避免探测器经常断电, 经常性断电将导致检测元件工作不稳定；
* 本产品为本质安全型防爆仪器，在控制器输出端子之前设置安全栅， 其传输电缆的最大允许分布电容和电感应不大于0.2μF和0.3mH，传输电缆的最大直流电阻应不大于30Ω。

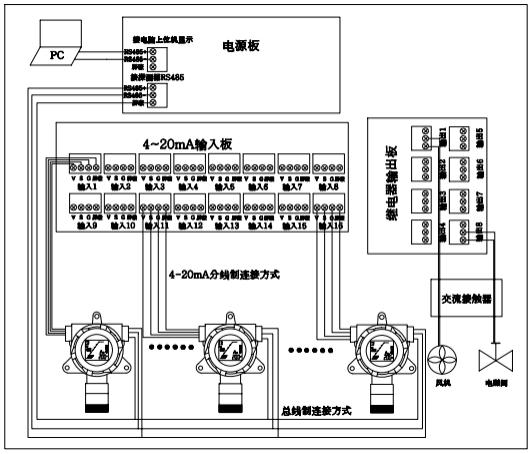

五、泄漏气体报警主机报警控制器系统接线示意图
