PM2.5在线激光传感器检测�？锽YC-01

产品特性

一、PM2.5在线激光传感器检测�？榧蚪�

BYC-01 是一款基于激光散射原理的数字式通用颗粒物浓度传感器，可连续采集并计算单位体积内空气中不同粒径的悬浮颗粒物个数，即颗粒物浓度分布，进而换算成为质量浓度，并以通用数字接口形式输出。本传感器可嵌入各种与空气中悬浮颗粒物浓度相关的仪器仪表或环境改善设备，为其提供及时准确的浓度数据.

二、PM2.5在线激光传感器检测�？楣ぷ髟�

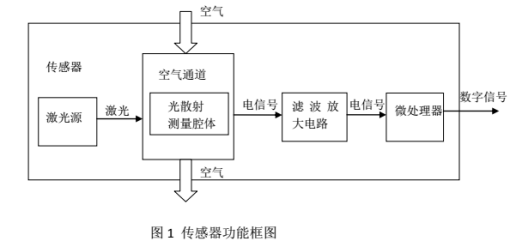

本传感器采用激光散射原理。即令激光照射在空气中的悬浮颗粒物上产生散射，同时在某一特定角度收集散射光，得到散射光强随时间变化的曲线。进而微处理器利用基于米氏（MIE）理论的算法，得出颗粒物的等效粒径及单位体积内不同粒径的颗粒物数量。传感器各功能部分框图如图 1 所示:

三、PM2.5在线激光传感器检测�？樘氐�

1、通信稳定可靠，宽范围电源供电DC12-24V；

2、激光散射原理实现精准测量

3、零错误报警率

4、实时响应并支持连续采集

5、最小分辨粒径 0.3μ m

四、PM2.5在线激光传感器检测�？榧际醪问�

参数	BYC-01
检测粒子直径	0.3~1.0；1.0~2.5；2.5~10
颗粒物计数效率	50%@0.3um 98%@>=0.5um
颗粒物质量浓度有效量程（PM2.5标准值）	0-500ug/m³
颗粒物质量浓度最大量程（PM2.5标准值）	≥1000ug/m³
分辨率	1ug/m³
颗粒物质量浓度一致性（PM2.5标准值）	±10ug/m³@0~100ug/m³ ±10%@100~500ug/m³
称准体积	0.1L
单次响应时间	＜1S
综合响应时间	＜10S
直流供电电压	5±0.5VDC
工作电流	≤100mA
待机电流	≤200uA
数据接口电平	L <0.8 @3.3 H >2.7@3.3
工作温度范围	-10~+60℃
工作湿度范围	0~99%RH
储存温度范围	-40~+80℃
使用寿命	3年以上
尺寸	50mm×43mm×21mm

五、PM2.5在线激光传感器检测�？榻涌诙ㄒ�

接口管脚定义（接口间距采用 1.25mm 间距）
管脚序号	功能标号	功能说明
PIN1	VCC	电源正（+5V）
PIN2	GND	电源负
PIN3	SET	设置管脚 /TTL 电平@3.3V，高电平或悬空为正常工作状态，低电平为休眠状态
PIN4	RXD	串口接收管脚/TTL 电平@3.3V
PIN5	TXD	串口发送管脚/TTL 电平@3.3V
PIN6	RESET	�？楦次恍藕�/TTL 电平@3.3V，低
PIN7	NC	悬空
PIN8	NC	悬空

输出结果

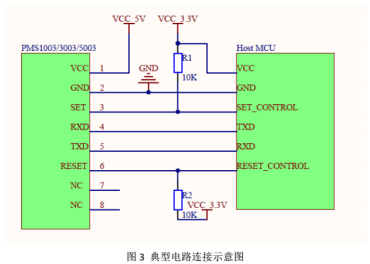

主要输出为单位体积内各浓度颗粒物质量浓度,单位为：微克/立方米。输出分为主动输出和被动输出两种状态。传感器上电后默认状态为主动输出，即传感器主动向主机发送串行数据，时间间隔为 200~800ms，空气中颗粒物浓度越高，时间间隔越短。主动输出又分为两种模式：平稳模式和快速模式。在空气中颗粒物浓度变化较小时，传感器输出为平稳模式，即每三次输出同样的一组数值，实际数据更新周期约为 2s。当空气中颗粒物浓度变化较大时，传感器输出自动切换为快速模式，每次输出都是新的数值，实际数据更新周期为 200~800ms。典型电路连接

PM2.5在线激光传感器检测�？�电路设计应注意：

1. BYC-01需要 5V 供电，这是因为风机需要 5V 驱动。但其他数据通讯和控制管脚均需要 3.3V 作为高电平。因此与之连接通讯的主板 MCU 应为 3.3V 供电。如果主板 MCU 为 5V 供电，则在通讯线（RXD、TXD）和控制线（SET、RESET）上应当加入电平转换芯片或电路。

2. SET 和 RESET 内部有上拉电阻，如果不使用，则应悬空。

3. PIN7 和 PIN8 为程序内部调试用，应用电路中应使其悬空。

4. 应用休眠功能时应注意：休眠时风扇停止工作，而风扇重新启动需要至少 30秒的稳定时间，因此为获得准确的数据，休眠唤醒后传感器工作时间不应低于 30 秒。
