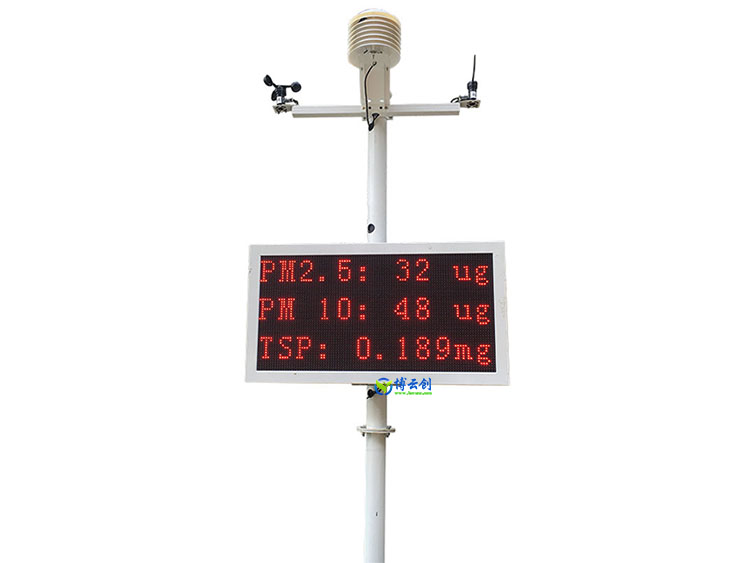

一、户外工地PM2.5扬尘在线监测仪系统简介
BYS600-CX型户外工地PM2.5扬尘在线监测仪系统是由深圳市博云创环境科技有限公司针对日前室外工地扬尘噪音污染监测研发生产的一款设备，用于测量工地施工现场PM2.5、PM10、TSP、噪音、温湿度、风速、风向等参数。此系统主要适用于数字城管、智慧城市、建筑工地、垃圾场、拆迁工地、码头、产业园、社区、道路扬尘环境监测监控中心。监测的数据指标扬尘八项指数，通过3G联通网络以及云计算技术实现了实时、远程、自动监控颗粒物浓度的采集，数据通过网络传输，可以在电脑、手机、平板等多种终端访问。另外此套系统可选配定制联动（雾炮）喷淋控制系统，扬尘超标自动启动喷淋降尘系统，扬尘达标自动停止喷淋，改善空气质量。
二、户外工地PM2.5扬尘在线监测仪系统特点
1、满足野外作业需求，具有防风、防雨、防尘等功能，满足IP65防护等级。
2、采集设定：可自由设定采集时间间隔，并可1分钟-24小时采集间隔任意设定。
3、采集器：支持DC9～24V输入，电源具有防反接、抗脉冲群、防雷、防静电等保护措施。
4、数据存储：可选配SD卡本地保存数据，随时拷贝。
5、显示方式：主机采用室外P10 LED显示屏显示，方便客户现场分析数据。
6、扩展性能：系统采用�？榛杓疲奖愎δ芾┱埂⑵帘位蚪尤肫渌衅�。
7、站点数据下载：支持RS485接口采集，云平台远程数据传输。
8、通讯方式：采集器同时支持GPRS、GSM无线传输方式，可将数据信息传输至指定的气象服务器，实现数据的远程控制和传输；可通过（支持90%的）智能手机（安卓系统）接收查看当前实时数据，并设定参数；
9、时钟要求：内部集成实时时钟（RTC时钟电源3V） 外部电源断电后可以运行5年以上。
10、异常报警：监测数据超过设定上限，向指定手机上发送短信报警。（选配）
11、采集器可靠性：外部电源和通讯系统出现的临时故障不影响数据采集，通讯恢复后可自动下载延误传输的数据；永久断电不丢失已采集存储的数据。
12、GPS功能：通过GPS可知道设备具体的地理位置（经度，纬度）（可选项）
13、传输协议：整机采用MODBUS协议 或者212协议传输，能够满足与政府平台对接。
三、户外工地PM2.5扬尘在线监测仪系统参数介绍
P M 2.5:
PM2.5是指大气中直径小于或等于2.5微米的颗粒物也称为可入肺颗粒物。它的直径还不到人的头发丝粗细的1/20。虽然PM2.5只是地球大气成分中含量很少的组成部分，但它对空气质量和能见度等有重要的影响。2013年2月，全国科学技术名词审定委员会将PM2.5的中文名称命名为细颗粒物。细颗粒物的化学成分主要包括有机碳（OC）、元素碳（EC）、硝酸盐、硫酸盐、铵盐、钠盐（Na+）等。
P M 10:
总悬浮颗粒物是指漂浮在空气中的固态和液态颗粒物的总称，其粒径范围约为0.1-100 微米。有些颗粒物因粒径大或颜色黑可以为肉眼所见，比如烟尘。有些则小到使用电子显微镜才可观察到。通常把粒径在10微米以下的颗粒物称为可吸入颗粒物，又称为PM10。
TSP：
粒径小于100μm的称为TSP，即总悬浮物颗粒；TSP的来源有人为源和自然源之分。人为源主要是燃煤、燃油、工业生产过程等人为活动排放出来的；自然源主要有土壤、扬尘、沙尘经风力的作用输送到空气中而形成的。大气中TSP的组成十分复杂，而且变化很大。燃煤排放烟尘、工业废气中的粉尘及地面扬尘是大气中总悬浮微粒的重要来源。TSP是大气环境中的主要污染物且对人体有极大的�：π�。
噪 音：
噪声是一类引起人烦躁、或音量过强而�：θ颂褰】档纳簟Ｔ肷廴局饕丛从诮煌ㄔ耸�、车辆鸣笛、工业噪音、建筑施工、社会噪音如音乐厅、高音喇叭、早市和人的大声说话等。研究表明，当噪音为90分贝时，人们视网膜中视杆细胞区别光亮度的敏感性开始下降，识别弱光的反应时间延长；达到95分贝时，瞳孔会扩大；达到115分贝时，眼睛对光亮度的适应性会降低207。此外，长期接触噪音的人，最易发生眼疲劳、眼痛、视物不清和流泪等现象。
风速、风向……
温度、湿度……
四、户外工地PM2.5扬尘在线监测仪系统设备参数
|
技术参数 |
BYS600-CX |
|
工作电源 |
AC 220V |
|
测量参数 |
温度、湿度、PM2.5、PM10、TSP、风速、风向、噪音等参数 |
|
信号传输 |
有线RS485、以太网、无线GPRS（modbus协议，或者国标212协议） |
|
使用寿命 |
3-5年以上 |
|
稳定时间 |
小于3分钟 |
|
储存功能 |
可定制添加数据储存功能SD卡 |
|
立杆材质 |
不锈钢材质；静电喷塑，乳白色； |
|
立杆尺寸 |
高度：3m（1.5m/节、共两节）；立杆直径89mm国标钢管，壁厚2mm； |
|
安装方式 |
地面安装地笼、报抱箍安装。 |
|
LED显示屏 |
全屏数值选用LED户外P10单元板；模组尺寸：320*160mm，点距10mm；点直径10mm； |
|
LED防水框 |
室外防水，尺寸：1020mm×540mm×120mm |
|
LED显示方式 |
单红色，单页显示3行；翻页显示，所有检测参数值实时显示刷新 |
|
防护百叶箱 |
内装传感器，防水防尘防晒，尺寸：外径140mm，内径61mm,高188mm |
|
风速风向横臂 |
安装固定风速、风向传感器及室外防护罩 |
|
操作环境 |
-20 - 60℃，0 - 100%RH |
|
存储条件 |
-40 - 60℃ |
|
安装方式 |
地面安装地笼、抱箍安装。 |
|
使用场合 |
数字城管、智慧城市、建筑工地、垃圾场、拆迁工地、码头、产业园、社区、道路扬尘环境监测监控中心 |
|
备注： |
|
五、户外工地PM2.5扬尘在线监测仪系统传感器参数
|
检测参数 |
BYS600-CX |
|
PM2.5 |
激光检测原理；最小检测粒子直径：0.3um以上；检测量程：0-1000ug/m³；分辨率：1ug/m³；精度：＜±10%；响应时间：≤10S |
|
PM10 |
激光检测原理；最小检测粒子直径：0.3um以上；检测量程：0-1000ug/m³；分辨率：1ug/m³；精度：＜±15%；响应时间：≤10S |
|
TSP |
激光检测原理；最小检测粒子直径：1um以上；检测量程：0-30mg/m³；分辨率：0.001mg/m³；精度：＜±20%；响应时间：≤10S |
|
噪音 |
检测量程：30~130dB；频率范围：31.5Hz-8kHz；分辨率：0.1dB；检测精度：±1.5dB |
|
温度（T） |
检测量程：-40-60℃；分辨率：0.1℃；检测精度：±0.5℃ |
|
湿度（H） |
检测量程：0-100%RH；分辨率：0.1%RH；检测精度：±3%RH |
|
风速 |
检测量程：0-60m/s；分辨率：0.1m/s；检测精度：±1m/s |
|
风向 |
检测量程：0-360°（8个方位）分辨率：1°检测精度：±0.3° |
|
更多参数请联系厂家定制…… |

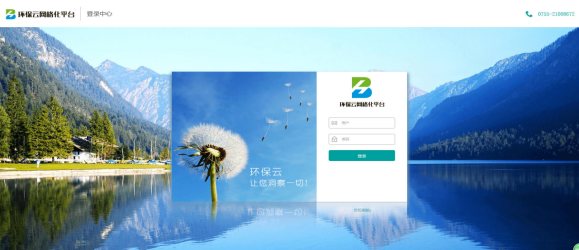

六、户外工地PM2.5扬尘在线监测仪平台介绍
